Современное строительство сложно представить без закладных деталей. Именно они обеспечивают прочную механическую связь между элементами здания, связывают их в единую конструкцию, обладающую структурной жесткостью, устойчивую к внешним нагрузкам, атмосферным, сейсмическим, температурным.
Применение характерно для любых направлений строительства, от гражданского до специализированного. Детали используются при возведении гидротехнических объектов, жилых домов, торгово-развлекательных центров, мостов. Какова специфика их выпуска? Какие стандартны обязательны для соблюдения?
Общее понятие
Согласно официальной терминологии, закладная деталь – элемент из металла, устанавливаемый в ЖБИ, позволяющий прочно соединить его с соседней конструкцией. Закладка деталей проводится до заливки бетонной смеси. Они сразу должны быть точно позиционированы по отношению к ответной части, чтобы исключить геометрические отклонения, гарантировать равномерное и правильное распределение нагрузки. Характеристики закладных деталей достаточны для соединения не только с ответными конструктивными элементами, но и для монтажа инженерных систем, антенн, кондиционеров.
Конструкция и назначение
Стандартная закладная деталь состоит из нескольких частей:
- Основа. В большинстве случаев представляет собой массивную пластину из углеродистой стали. Необходима для прочной фиксации в структуре бетонируемого элемента, размещения крепежа.
- Анкерные элементы. Специфика определяется типом конкретной детали. За механическую связь отвечают шпильки, штыри. На пластине они фиксируются сварным способом, исключающим деформации, обеспечивающим максимальную прочность и жесткость.
- Вспомогательные элементы. Определяются назначением конкретной детали, условиями ее эксплуатации. Например, альтернатива сварке для установки анкеров – резьба, для чего на основании предусмотрены резьбовые отверстия соответствующего диаметра.
Вне зависимости от конструктивных особенностей, закладные детали выполняют аналогичные базовые функции. С их помощью удается упростить и ускорить строительные, монтажные работы без вреда для надежности, гарантировать прочность всех соединений, установить необходимые инженерные системы.
Классификация
Основные типы закладных деталей выглядят следующим образом:

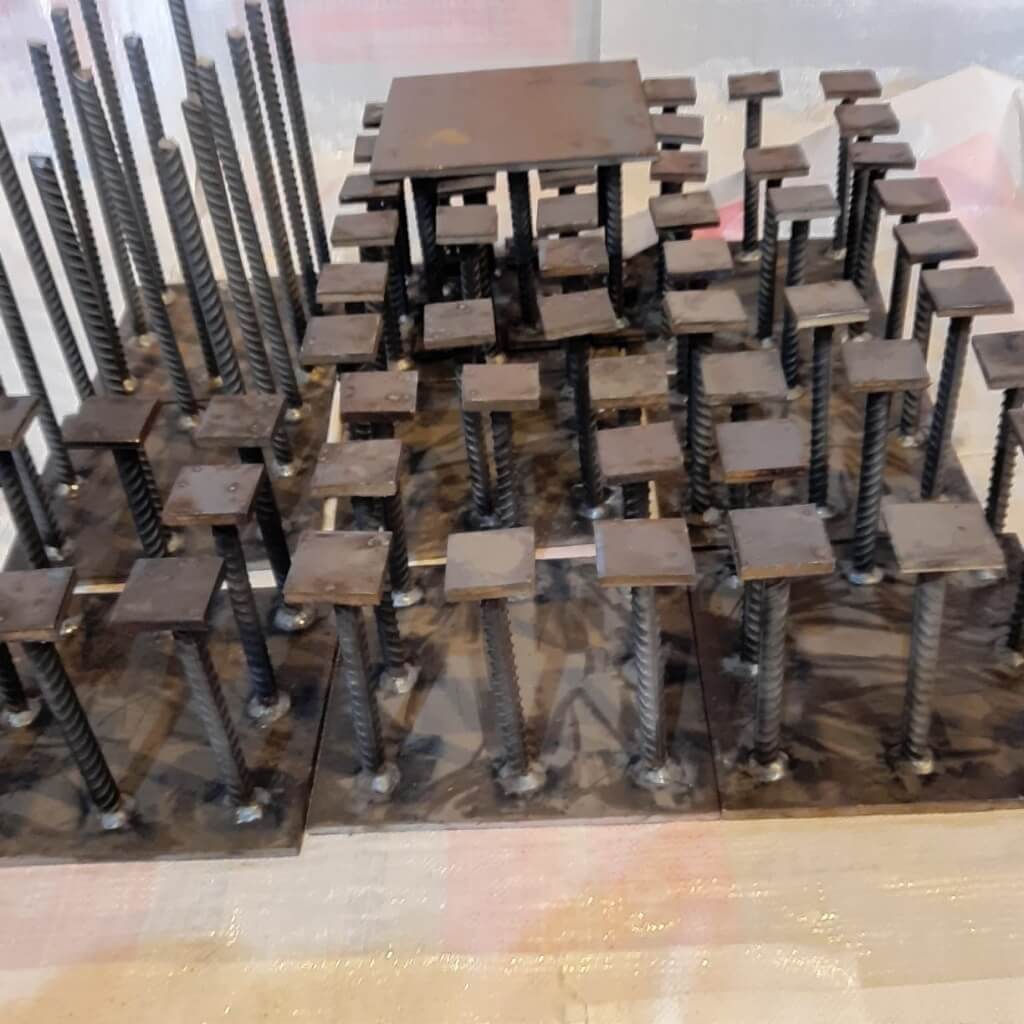

- Плоские. Наиболее распространенные. Внешний вид стандартен – плоская стальная пластина, на которой перпендикулярно или диагонально закреплены стержни, штыри. В зависимости от прочностных, геометрических характеристик применяются для монтажа колонн, панелей.
- Специальные. Типовые требования, касающиеся конфигурации, отсутствуют. Закладные детали выпускаются по индивидуальным проектам, конструктивно и технически адаптируются под конкретный объект. В большинстве случае разрабатываются и применяются на наиболее ответственных сооружениях, электростанциях, дамбах.
- Со штырями. Ориентированы на монтаж инженерных, различных массивных навесных установок на вертикальных или горизонтальных основаниях.
С точки зрения размещения, детали представлены открытым и закрытым классами. Отличительная особенность первых – отсутствие креплений на анкерах, вторых – наличие на них ответных пластин, увеличивающих прочность сцепления с бетонной структурой.
Каталогизировать детали также можно по позиции анкеров. Стандарт – их перпендикулярное расположение по отношению к плоскости основания, но встречаются варианты, где они размещены по диагонали, параллельно.
Производство закладных деталей: нормативно-правовая база
Перед изучением технических аспектов изготовления закладных деталей нужно подробнее изучить стандарты, официальные документы, соблюдение которых гарантирует качество продукции, возможность ее использования при реализации наиболее ответственных проектов.
Основные документы в РФ – ГОСТ, СП, СНиП, в частности:
- ГОСТ 10922-2012. Фиксирует общие требования к стальным конструкциям, к которым относятся и закладные детали.
- ГОСТ 5781-82. Распространяется на элементы, при изготовлении которых использована усиленная арматурная сталь.
- СП 16.13330.2017. Правила, обязательные к соблюдению при подготовке проектов конструкций на основе стали.
Помимо общегосударственных регламентов производители закладных деталей могут следовать и собственным правилам. Они классифицируются как ТУ, технические условия. Смысл их внедрения – повышение качества изделий.
Основные требования
Стандарты говорят, что при выпуске закладных деталей обязательно соблюдение следующих принципов:
- Тщательный подбор материалов. Основа – легированная сталь, пластичная, но максимально прочная. Для защиты от образования и распространения ржавчины применяются покрытия на основе цинка и подобные.
- Профессиональное проектирование. При подготовке исходной документации должны быть учтены нагрузки, которым элемент будет подвергаться в процессе эксплуатации, механические, атмосферные, температурные.
- Проверка. Смысл проверки – фиксация фактических характеристик, их соответствия проектным требованиям. Методика подбирается индивидуально. Ультразвук, рентген – все это позволяет определить состояние как общей структуры, так и наиболее уязвимых областей, сварных швов, стыков.
- Нанесение стандартизованной маркировки. На изделии и в сопроводительных документах фиксируются данные об изготовителе, материале, дате выпуска.
Производственная технология: подробный обзор
Изготовление закладных деталей высокого качества – ответственный процесс, требующий комплексного подхода, последовательного выполнения множества операций. Основные этапы выглядят следующим образом:
- Разработка проекта, подготовка исходных документов и чертежей. Инженеры-проектировщики обязаны соблюдать все требования, закрепленные в ГОСТ, технических условиях и других документах.
- Подбор материалов. Они определяются конфигурацией, спецификацией, назначением готовой закладной детали. Необходимо использовать сталь с определенным химическим составом, физическими свойствами.
- Подготовка заготовок. Стальной лист нужно раскроить на заготовки требуемой конфигурации. При значительной толщине металла применяется газовая резка, при повышенных требованиях к точности геометрии – лазерная.
- Сварка. Наиболее значимая стадия. Качество сварки определяет механическую прочность, способность детали выдержать планируемые нагрузки без деформаций и разрушения. Основные методики – электродуговая и полуавтоматическая. Качество шва тщательно проверяется – в нем не должно быть пустот, неоднородностей и других дефектов, снижающих прочность.
- Механическая обработка. Проводится при соответствующей необходимости. Например, если конструкция детали предполагает наличие резьбовых, глухих и прочих отверстий.
- Антикоррозийная обработка. Базовая обработка требуется в любом случае, модифицированная – при взаимодействии с агрессивной средой, например, химическими веществами с высокой окислительной активностью.
- Проверка качества. Иногда специалисты ограничиваются визуальным осмотром, в более сложных ситуациях – используются ультразвуковые, рентгеновские дефектоскопы, помогающие обнаружить внутренние повреждения, пустоты, трещины.
Перспективы развития
При производстве закладных деталей все активнее используются цифровые, компьютерные технологии. В первую очередь, речь идет о CAD- и подобных системах, упрощающих проектирование, автоматизирующих проведение расчетов. Их использование гарантирует точность схемы, качество детали, ее соответствие эксплуатационным нагрузкам, снижает опасность брака.
Подведение итогов
Закладные детали востребованы не только в строительстве, но и в промышленности, различных производственных и хозяйственных отраслях. Строгое соблюдение стандартов их изготовления – гарантия прочности, долговечности готового объекта.
