Строительные технологии активно развиваются. Регулярно появляются новые решения, позволяющие ускорить возведение зданий, снизить финансовые расходы, повысить уровень их комфорта. Один из таких методов – монолитный, предполагающий формирование ограждающих, несущих, внешних и внутренних конструкций путем заливки бетонного раствора в опалубку соответствующей конфигурации.
Наряду с монолитным, впрочем, не теряет актуальности и сборный метод. В этом случае объект складывается по принципу конструктора из блоков, панелей, кирпичей. Связь между элементами и конструкциями обеспечивается кладочным раствором, особым клеем или специальными деталями, в том числе – закладными. Они востребованы при строительстве как монолитных, так и сборных зданий. В чем их особенности? Какие функции они выполняют?
Общее понятие
Официальные документы говорят, что закладная деталь представляет собой элемент на основе металла, внедряемый в ЖБ-конструкцию для того, чтобы соединить ее с соседними частями, составляющие основу сооружения, будь то жилой дом, мост, гидротехнический объект.
Закладные детали размещаются в структуре до заливки бетонного раствора, точно позиционируются, что упрощает дальнейшее соединение, обеспечивает его прочность. Допустимо крепление не только несущих частей, но и различных систем, например, труб отопления, водоснабжения, канализации.

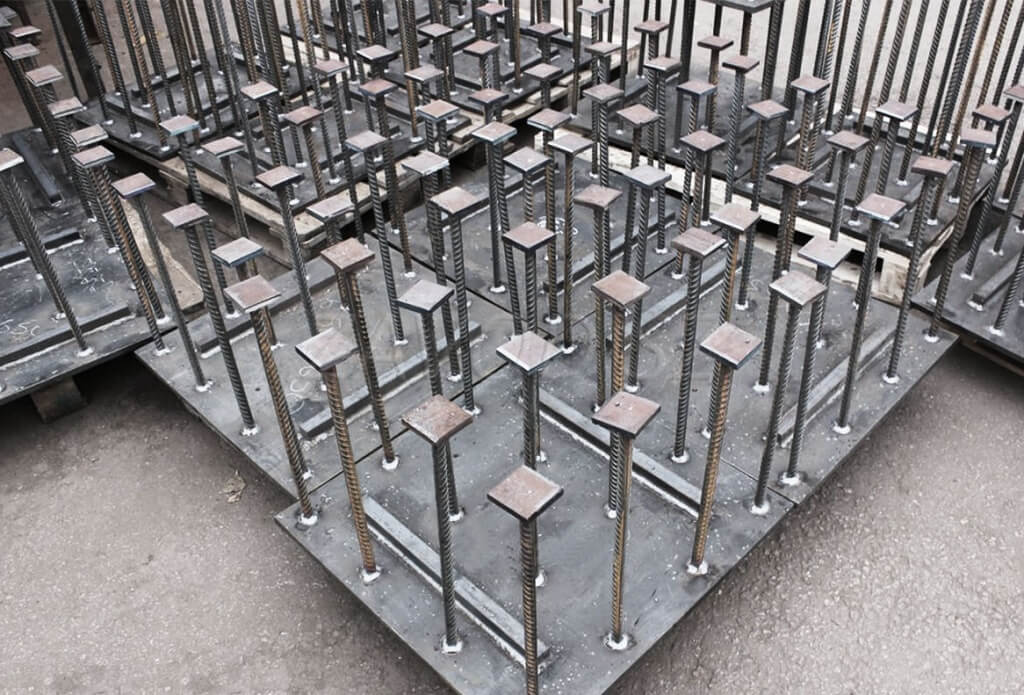

Универсальная закладная деталь, востребованная в различных областях строительства, сформирована следующими элементами:
- Основа. Как правило, это стальная пластина, обеспечивающая плотное сцепление с бетонной структурой, позволяющая разместить все прочие конструктивные части.
- Анкера. Арматурные стержни, шпильки – вариантов множество, выбор зависит от конкретных эксплуатационных условий и нагрузок. На пластине они закреплены сварным методом.
- Вспомогательные части. Как и в предыдущем случае, их типы и конфигурации определяются спецификациями. Например, это могут быть уголки, повышающие устойчивость пластины к продольным и поперечным нагрузкам.
Классификация и особенности применения
Роль закладных деталей в сборном и монолитном строительстве определяется их типом. Наибольшее распространение получили плоские – конструкция которых описана выше. Они позволяют сформировать единую структуру из обособленных панелей, балок, колонн.
В том случае, если поставлена задача зафиксировать часть инженерной системы, будь то массивный кондиционер или труба, понадобятся закладные детали, укомплектованные мощными штырями. В отдельную категорию объединены специализированные элементы, выпуск которых ведется на основе индивидуальных чертежей, схем и расчетов, актуальных для конкретного объекта. Как правило, речь в данном случае идет о наиболее ответственных конструкциях, мостах, плотинах, высотных домах.
Конкретный класс закладной детали должен быть отображен в маркировке. Наиболее распространенные – выглядят следующим образом:
- МД. Используются для фиксации бетонных опор освещения, ЛЭП, различных инженерных систем.
- МН. Универсальная деталь, востребованная в гражданском строительстве. Спецификация здания в данном случае вторична, это может быть жилой, коммерческий, административный объект. Задача – надежное крепление конструкций, выполняющих несущие или декоративные функции.
- МС. Также очень востребованные детали. Применяются при обустройстве фундаментных оснований, лифтовых шахт, железобетонных лестниц. Небольшие элементы типа МС применяются в системах вентилируемых фасадов, дают возможность прочность закрепить пластиковые, металлические, композитные панели на основании.
- ЗД. Специальная деталь для стен, вертикальных поверхностей. Допустима интеграция как в капитальную несущую стену, так и в облегченную, выполняющую функцию перегородки. Пластина располагается внутри, анкера – выводятся наружу, служат основой для крепления декоративной, инженерной, функциональной конструкции или устройства, от кондиционера до козырька над входом в подъезд.
- А. Главная особенность данных закладных элементов – усиленная конструкция. Прочностные характеристики анкеров достаточны для размещения массивных объектов, на 100% исключают опасность деформаций и обрушения.
- ФМ. Специальные закладные, предназначенные для монолитных фундаментов. Позволяют прочно зафиксировать стоящие выше конструкции, колонны, опоры, несущие стены.
Практика применения
Практических примеров использования закладных деталей множество. С их помощью сооружаются небоскребы, подобные петербургскому “Лахта Центру”, крупные склады и логистические центры, объекты транспортной инфраструктуры, тоннели метрополитена, мосты.
Если говорить о монолитном строительстве, то закладные располагаются в теле горизонтальных и вертикальных структур, фундаментных плит и стен, еще до заливки бетонного раствора. Такой подход обеспечивает максимальную плотность соединения, позволяет использовать их как основу для фиксации внешних металлоконструкций, инженерного оборудования, вне зависимости от типа.
Помимо монолитного строительства, можно привести и другие примеры использования закладных деталей:
- Сборное гражданское строительство. Элементы обеспечивают жесткое соединение панелей, блоков, позволяют надежно закрепить на фундаменте вертикальные опорные и несущие конструкции. Таковыми являются колонны, балки, стальные или железобетонные.
- Прокладка инженерных коммуникаций. Классический пример – шахта колодца, состоящая из множества колец, расположенных друг над другом. Закладные детали связывают их в единую структуру, обеспечивают жесткость, долговечность, исключают протечки, компенсируют внешние воздействия, давление грунта.
- Возведение специализированных объектов транспортной, промышленной инфраструктуры. К категории таковых относятся мосты, эстакады, путепроводы.
- Сооружение внутренних систем зданий. Например, лифтовых шахт. В данном случае используется тот же принцип, что и с колодцами. Структура, возведенная по сборной методике, по прочности максимально близка к монолиту, выдерживает огромные нагрузки, служит долго, не нуждаясь в специальном обслуживании.
Требования к качеству
Вне зависимости от роли закладных деталей в сборном или монолитном строительстве к их выбору нужно подходить максимально ответственно. Они должны быть качественными, уверенно выдерживающими все нагрузки, статические и динамические.
Общие и конкретные требования можно найти в соответствующих нормативно-технических документах. Например, в ГОСТ 10922-2012 закреплены требования, действующие в отношении всех стальных элементов, к категории которых относятся и закладные. Также следует обращать внимание на соответствие ГОСТ 5781-82, СП 16.1330.2017. В перечисленных стандартах, в частности, закреплены базовые принципы производства, выглядящие следующим образом:
- Качественные материалы. Основа – сталь с повышенным содержанием углерода, легирующими добавками, повышающими прочностные характеристики, обеспечивающими стойкость к коррозии. В случае, если элемент постоянно контактирует с влажной средой, он должен иметь соответствующее покрытие, исключающее развитие ржавчины.
- Индивидуальное проектирование или грамотный выбор типового проекта. Конечная схема должна соответствовать нагрузкам, предстоящим эксплуатационным условиям.
- Тщательный контроль качества. Ответственные предприятия не допускают брака в партиях. Проверка предполагает исследования на диагностических аппаратах, замеры геометрии и габаритов, дополнительный контроль сварных швов, фиксирующих анкерные элементы на пластинах-основаниях.
Требования распространяются и на маркировку. Она наносится контрастной краской, устойчивой к истиранию и атмосферным нагрузкам, должна давать полное представление об элементе. Это упрощает подбор, исключает путаницу.
Подведение итогов
Грамотное применение закладных деталей помогает сократить временные и финансовые вложения, связанные со сдачей объекта, одновременно повышает его качество, долговечность. Главное – правильно подобрать элементы, добиться их полного соответствия типу здания, его назначению и эксплуатационным нагрузкам.
