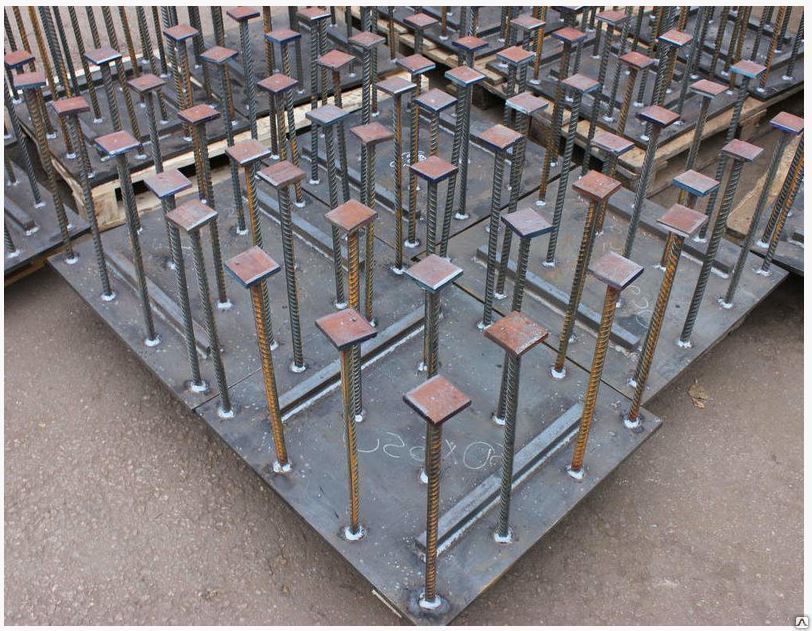

Закладные детали — это металлические элементы, которые замоноличиваются в бетонные конструкции и служат для крепления оборудования, соединения сборных элементов, монтажа навесных систем и фасадов. От правильности их расчета зависит не только надежность крепления, но и безопасность всей конструкции в целом.
Ошибочный расчет закладной детали может привести к:
- вырыванию анкеров под нагрузкой;
- коррозионному разрушению в месте контакта с бетоном;
- трещинообразованию в бетоне вокруг закладной;
- аварии конструкции.
В этой статье мы разберем:
- нормативную базу расчета закладных деталей;
- основные параметры и формулы расчета;
- практические примеры для разных типов нагрузок;
- типовые ошибки и способы их избежать.
Нормативная база
Расчет закладных деталей регламентируется следующими документами:
|
Документ |
Сфера регулирования |
|---|---|
|
ГОСТ 14098-2014 |
Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкция и размеры |
|
СП 63.13330.2018 |
Бетонные и железобетонные конструкции. Основные положения (актуализированная версия СНиП 52-01-2003) |
|
ГОСТ Р 57997-2017 |
Закладные детали для строительных конструкций. Технические условия |
Важно: Расчет должен выполняться с учетом требований действующего СП 63.13330.2018, который устанавливает методы расчета по предельным состояниям первой и второй групп.
Основные параметры закладных деталей
Закладная деталь состоит из трех основных элементов:
|
Элемент |
Функция |
Материал (рекомендуемый) |
|---|---|---|
|
Анкерные стержни |
Передают нагрузку от пластины на бетон |
Арматура класса А400 (А-III), А500С |
|
Опорная пластина |
Распределяет нагрузку, служит для приварки оборудования |
Листовая сталь Ст3, 09Г2С |
|
Сварные швы |
Соединяют анкеры с пластиной |
Электроды Э42, Э46А (по ГОСТ 9467-75) |
Геометрические параметры
|
Параметр |
Обозначение |
Единица измерения |
|---|---|---|
|
Толщина опорной пластины |
t |
мм |
|
Диаметр анкерного стержня |
d |
мм |
|
Длина анкеровки (заделки в бетон) |
l_an |
мм |
|
Расстояние между анкерами |
s |
мм |
|
Расстояние от анкера до края бетона |
c |
мм |
|
Площадь сечения анкера |
A_s |
мм² |
Расчет площади поперечного сечения анкеров
Формула расчета
Площадь поперечного сечения анкерных стержней определяется из условия прочности по формуле (из СП 63.13330.2018):
A_s = N / (n × R_s)
где:
- A_s — площадь сечения одного анкера (мм²);
- N — расчетная продольная сила (Н);
- n — количество анкеров в закладной детали;
- R_s — расчетное сопротивление арматуры растяжению (МПа).
Значения расчетного сопротивления арматуры
|
Класс арматуры |
R_s, МПа (расчетное сопротивление растяжению) |
|---|---|
|
А240 (А-I) |
210 |
|
А300 (А-II) |
270 |
|
А400 (А-III) |
350 |
|
А500С |
435 |
Пример расчета (центральное растяжение)
Условие: Закладная деталь с 4 анкерами класса А400 воспринимает растягивающую нагрузку N = 120 кН (120 000 Н).
Расчет:
- R_s для А400 = 350 МПа = 350 Н/мм²
- Требуемая площадь одного анкера:
A_s = 120 000 / (4 × 350) = 85,7 мм² - По сортаменту арматуры ближайшее значение — диаметр 12 мм (A_s = 113,1 мм²)
Результат: Принимаем анкеры ∅12 мм А400.
Расчет длины анкеровки
Базовая формула
Длина анкеровки (заделки) анкерного стержня в бетон рассчитывается по формуле (СП 63.13330.2018, п. 8.3.21):
l_an = (R_s × A_s) / (R_bond × u)
где:
- l_an — длина анкеровки (мм);
- R_s — расчетное сопротивление арматуры растяжению (МПа);
- A_s — площадь сечения анкера (мм²);
- R_bond — расчетное сопротивление сцепления арматуры с бетоном (МПа);
- u — периметр сечения анкера (мм), u = π × d.
Для упрощенных расчетов используют практическую формулу:
l_an = 15 × d (для бетона В25 и выше, при работе на растяжение)
Рекомендуемые длины анкеровки в зависимости от диаметра и класса бетона
|
Диаметр анкера, мм |
Бетон В20 (M250) |
Бетон В25 (M350) |
Бетон В30 (M400) |
|---|---|---|---|
|
10 |
180 мм |
150 мм |
130 мм |
|
12 |
210 мм |
180 мм |
160 мм |
|
14 |
250 мм |
210 мм |
180 мм |
|
16 |
280 мм |
240 мм |
210 мм |
|
18 |
320 мм |
270 мм |
240 мм |
|
20 |
350 мм |
300 мм |
260 мм |
Важно: Длина анкеровки должна быть не менее 200 мм для растянутых анкеров и не менее 150 мм для сжатых (согласно СП 63.13330.2018).
Расчет толщины опорной пластины
Условие прочности
Толщина опорной пластины рассчитывается из условия прочности на изгиб под действием равномерно распределенной нагрузки от реактивного давления бетона.
Упрощенная формула для практических расчетов:
t = √(3 × q × a² / (4 × R_y))
где:
- t — толщина пластины (мм);
- q — реактивное давление бетона (Н/мм²), q = N / A_pl;
- a — вылет пластины от края анкера (мм);
- R_y — расчетное сопротивление стали (МПа).
Рекомендуемые минимальные толщины пластин
|
Нагрузка на закладную |
Толщина пластины (рекомендуемая) |
|---|---|
|
До 50 кН |
8–10 мм |
|
50–100 кН |
10–12 мм |
|
100–200 кН |
12–16 мм |
|
200–400 кН |
16–20 мм |
|
Свыше 400 кН |
20–25 мм |
Для пластин из стали Ст3 расчетное сопротивление R_y = 235 МПа (при толщине до 20 мм).
Пример комплексного расчета закладной детали
Исходные данные:
- Нагрузка: растягивающая N = 180 кН
- Количество анкеров: n = 4
- Бетон: В25 (класс)
- Класс арматуры: А400
- Сталь пластины: Ст3
Этап 1 — подбор диаметра анкеров
A_s = 180 000 / (4 × 350) = 128,6 мм²
Принимаем анкеры ∅14 мм (A_s = 153,9 мм²) или ∅16 мм (A_s = 201,1 мм²). Выбираем ∅16 мм с запасом.
Этап 2 — расчет длины анкеровки
Для бетона В25 и ∅16 мм: l_an = 240 мм (по таблице выше).
Проверка по условию l_an ≥ 200 мм — условие выполнено.
Этап 3 — подбор толщины пластины
Ориентировочная площадь пластины: A_pl = 300×300 = 90 000 мм²
Реактивное давление q = 180 000 / 90 000 = 2,0 Н/мм²
Вылет пластины a = 40 мм
R_y для Ст3 = 235 МПа
t = √(3 × 2,0 × 40² / (4 × 235)) = √(9600 / 940) ≈ √10,2 ≈ 3,2 мм
С учетом коэффициента запаса и требований жесткости принимаем t = 12 мм.
Результат расчета
|
Параметр |
Расчетное значение |
Принято |
|---|---|---|
|
Диаметр анкера |
12,8 мм |
16 мм |
|
Класс арматуры |
А400 |
А400 |
|
Длина анкеровки |
240 мм |
240 мм |
|
Толщина пластины |
3,2 мм (min) |
12 мм |
|
Размер пластины |
по месту |
300×300 мм |
Особые случаи расчета
Сдвигающие нагрузки (срез)
При действии сдвигающих сил проверяется прочность сварных швов, соединяющих анкеры с пластиной, и прочность бетона на смятие у анкеров.
Условие прочности сварного шва:
τ_w = Q / (0,7 × k_f × l_w × n) ≤ R_wf
где:
- Q — сдвигающая сила;
- k_f — катет сварного шва;
- l_w — длина шва;
- R_wf — расчетное сопротивление сварного шва срезу.
Изгибающие моменты
При действии изгибающего момента рассчитывается наиболее нагруженный анкер:
N_max = M / (n × r_max) × r_i
где r_i — расстояние от центра тяжести до анкера.
Антикоррозионная защита закладных деталей
Согласно ГОСТ 14098-2014 и СП 28.13330, закладные детали должны иметь антикоррозионную защиту:
|
Условия эксплуатации |
Требуемая защита |
|---|---|
|
Нормальные (помещения) |
Грунтовка + окраска (толщина 80–120 мкм) |
|
Влажные (фасады, подвалы) |
Цинкосодержащая грунтовка + окраска (120–160 мкм) |
|
Агрессивные (химические производства) |
Горячее цинкование или нержавеющая сталь |
Совет: Для повышения долговечности рекомендуем использовать порошковую покраску или горячее цинкование — это обеспечивает защиту на 30–50 лет.
Частые ошибки при расчете и монтаже
|
Ошибка |
Последствие |
Как избежать |
|---|---|---|
|
Недостаточная длина анкеровки |
Вырывание анкера из бетона |
Проверять по СП 63.13330 |
|
Слишком тонкая пластина |
Деформация пластины под нагрузкой |
Принимать t ≥ 8 мм (минимально) |
|
Отсутствие антикоррозионной защиты |
Разрушение детали через 2–5 лет |
Обязательно окрашивать или цинковать |
|
Неправильное расположение анкеров |
Раскалывание бетона |
Соблюдать c ≥ 2d и s ≥ 4d |
|
Сварка без разделки кромок |
Непровары, хрупкие швы |
Использовать ГОСТ 14098-2014 |
